氧化鋅避雷器是電力系統的重要保護設備,被稱為電力系統的"保護神"。由于氧化鋅避雷器長期在運行電壓和過電壓作用下,保護神也有健康欠佳的時候,因此,定期對氧化鋅避雷器進行絕緣電阻及泄露電流測試,對保護氧化鋅避雷器,延長使用壽命很有必要。
1. 掌握測量絕緣電阻及吸收比的原理和操作方法;
2. 掌握測量泄漏電流的原理及操作方法;
3. 分析設備絕緣狀況。
1. 用兆歐表(搖表)測量試品(三相電纜及氧化鋅避雷器)的絕緣電阻和吸收比;
2. 測量高壓直流下的試品泄漏電流。
1.使用兆歐表測量試品絕緣電阻和吸收比的接線圖
圖1 兆歐表測量絕緣電阻
圖中:R1、R2:串聯電阻;E:搖表接地電極;G:搖表屏蔽電極;
L:搖表高壓電極;A、B、C:三相電纜的三個單相端頭。

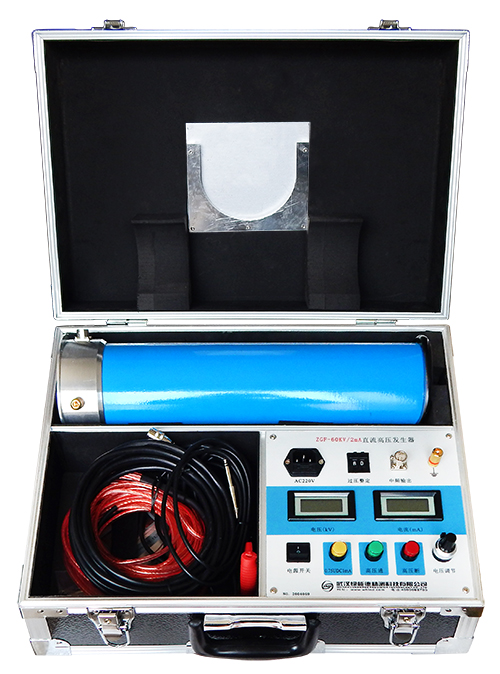

2.測量泄漏電流的裝置及線路圖如下:
圖2 測量三相電纜的泄漏電流
圖中:T1:調壓器 ;T2:高壓試驗變壓器;D:高壓整流硅堆;
R:保護電阻;C:濾波電容;V2:靜電電壓表;R2:測量電阻;V1:電壓表;T、O:試品
1. 檢驗搖表,不接試品,搖動手柄指針指向“∞”;短接L,E兩端緩緩搖動手柄指針應指零。
2. 按圖1接線,經檢查無誤之后,以每分鐘120轉的速度搖動搖表手柄。
3. 讀取15秒及60秒時的讀數,即為R15及R60
4. 對電容較大的試品,在試驗快結束時候,應設法在搖表仍處于額定轉速時斷開L或者E引線,以免搖表停止轉動時,試品向搖表放電而沖擊指針,造成搖表指針的損壞。
5. 搖表停轉后,對試品進行放電,然后分別將B相和C相作為被試對象,重復步驟2、3。
6. 按圖2接線,經檢查無誤后,合閘平穩升壓,當電壓升至試驗電壓時,保持1分鐘,再讀取微安表讀數。
7. 將調壓器退至零位,斷開電源,對A相放電后,再分別對B、C兩相進行上述步驟6。
1. 根據絕緣電阻值求取試品的吸收比,判斷電纜是否受潮。吸收比是指設備絕緣60秒時的絕緣電阻與15秒時的絕緣電阻的比值。對于未受潮的電氣設備吸收比應在1.3~2范圍內,電氣設備受潮時,此比值近與1。對于電容量不大,絕緣正常的試品,因吸收比不顯著,故無實用價值。
2. 將試驗結果與“電氣設備預防性試驗規程”比較,判斷試品絕緣狀況。規程摘錄見表1
表1 油浸電力電纜長度為250m及以下時的泄漏電流參考值(μA)
電 纜 類 | 三 芯 | 單 芯 |
工作電壓(KV) | 35 20 10 6 3 | 10 6 3 |
試驗電壓(KV) | 140 80 50 30 15 | 50 30 15 |
泄漏電流(μA) | 85 80 50 30 15 | 70 45 30 |
1. 在所有直流試驗及測量前后,都要將試品短接接地。
2. 注意屏蔽端的接法,觀察有無屏蔽的影響。
