采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前國內外高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。串聯諧振試驗設備廣泛用于電力、化工、石油、冶金等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

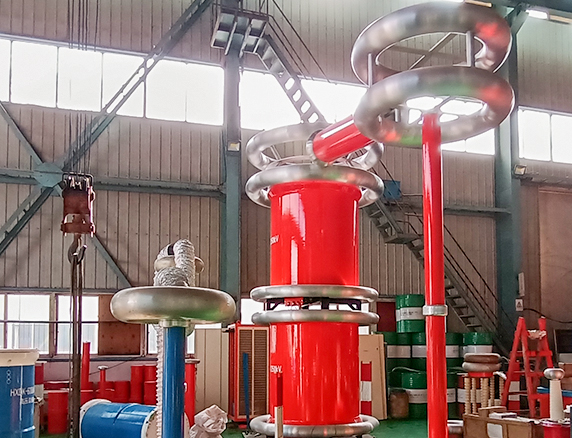

串聯諧振試驗設備主要由變頻電源、勵磁變壓器、電抗器和電容分壓器組成：
1.變頻電源：將220V/380V，50HZ的電源變?yōu)轭l率可調、電壓連續可調，同時集操作、保護、控制、監測功能于一體;
2.勵磁變壓器：將變頻電源輸出的電壓升壓，同時隔離高壓和低壓;
3.高壓電抗器：與容性試品發生串聯諧振;
4.分壓器：測量調節器上的高壓電壓值和低壓;
主要用于10kV、35kV、110kV、220KV、500KV的交聯橡塑電力電纜，66kV、110kV、220kV、500KV 組合電器(GIS)的變頻交流耐壓試驗，水力和火力發電機或電力變壓器等的工頻交流耐壓試驗。
串聯諧振試驗設備用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了的IPM模塊，在小重量下確保儀器穩定和安全。
35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置應該重量輕，體積小，便攜式電纜耐壓試驗系統由此而誕生。本實驗中，要求單個人能現場搬動的部件重量不超過30kg，要求兩個人能現場搬動的部件重量不超過60kg，適合現場搬運；電源采用220V單相或380V三相電源，方便現場取電；電抗器部分采用干式環氧澆注，美觀可靠，適合各類型電纜的要求。
串聯諧振試驗設備功能特點
1.執行標準GB501502006(電氣裝置安裝工程電氣設備交接試驗標準)。
2.體積小，重量輕，安裝方便，使用靈活。
3.國內獨創的智能式掃頻方式，現場測試直接快速。
4.品質因素高，輸出電壓波形穩定，純正弦波，無諧波干擾。
5.控制電源部分具有地線未接、過流、過壓、失諧(閃絡)、多重保護。
6.采用國內的大功率變頻控制電源及固定電抗器組合方式。
