串聯諧振和并聯諧振的區別與關系

來源: 時間:2023-04-03 11:25:45 瀏覽次數:

重點是電感和電容組成的回路,在外加交流電源的作用下,就會激起振蕩。每一個振蕩回路都有自己的固有頻率,當外加交流電源的頻率等于回路的固有頻率時,振蕩的幅度(電壓或電流)達到最大值,這種狀態稱為諧振現象。諧振在現代無線電與電工技術中的應用極為廣泛,本文僅對諧振中的串聯諧振和并聯諧振作淺析。

        重點是電感和電容組成的回路,在外加交流電源的作用下,就會激起振蕩。每一個振蕩回路都有自己的固有頻率,當外加交流電源的頻率等于回路的固有頻率時,振蕩的幅度(電壓或電流)達到最大值,這種狀態稱為諧振現象。諧振在現代無線電與電工技術中的應用極為廣泛,本文僅對諧振中的串聯諧振和并聯諧振作淺析。

       一、串聯諧振原理

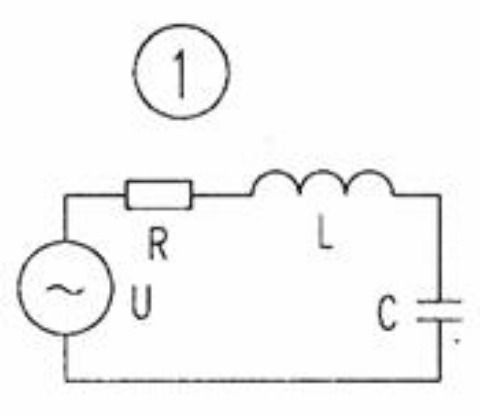

    串聯諧振原理圖1是電阻、電感和電容組成的串聯電路,在外施角頻率為ω的正弦電壓作用下,R、L、C串聯電路中的感抗和容抗有相互補償?shù)淖饔?,感抗和容抗不相等時,阻抗角≠0,電路呈容性(XC>XL)或感性(XC<XL);電路中的電流或者超前電壓,或者滯后電壓。如果角頻率ω、電路的L和C參數滿足一定的條件,使感抗和容抗完全相互補償,即XL=XC,則電路的電抗X=XL-XC=0,此時電路的阻抗角=0,電路中的電流和電壓就會出現同相位的情況,電路的這種狀態就稱為諧振,并由此得出諧振頻率f=1/2πLC。因為發生在串聯電路中,故稱為串聯諧振,其特點如下:


          電路的阻抗Z=R+(XL-XC=R,其值最小,因而電路中的電流I=U/R達到最大值。由于=0,電路對電源呈現阻性,能量的互換只發生在電感L與電容C之間。


      串聯諧振時UC稱UL可能超過外加的電源電壓多倍(由于XL=XC,則UL=UC。而UL與UC在相位上相反、互相抵消,因而電源電壓U=UR,但UL和UC的單獨作用不容忽視:UL=I×XL=U/R×XLUC=I×XC=U/R×XC當XL=XC>R時,UL和UC都高于電源電壓U,等于交流電源電壓的Q倍(稱為電路的品質因數或共振系數,是一個無量綱的量,Q=UC/U=UL/U=1/ωCR=ωL/R倍,如果ωL=1/ωC>>R,則Q>>1,因而電路接近諧振時,電感L和電容C兩端會出現大大超過外施電壓的高電壓。


       串聯諧振回路總阻抗是純電阻,而且變到最小值,等于回路的電阻;回路中的電流達到最大值;電感上的電壓等于電容上的電壓,并且等于交流電源電壓的Q倍。因此串聯諧振也叫做電壓諧振。串聯諧振時的相量圖如圖2所示。

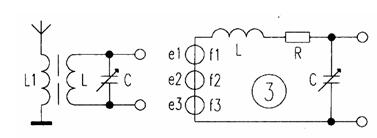

       串聯諧振在無線電工程中的應用較為廣泛,圖3是普通收音機的輸入電路,L與C組成串聯諧振電路。例如當微弱的信號電壓輸入到串聯諧振回路后,在電容或電感兩端可以獲得一個比輸入電壓大許多倍的電壓。而其他各種不同頻率的信號由于沒有達到諧振,故而在回路中引起的電流很小,這樣就起到了選擇信號和抑制干擾的作用。


       二、并聯諧振原理

      在電感、電容和外加交流電源相并聯的振蕩回路,通常電感線圈是用電阻和電感的串聯組合來表示的,電容器的損耗及漏電流一般很小,在一定條件下可忽略不計,如圖4。如果回路的感抗和容抗比電阻大得多,即ωL(ωC)>>R,并聯回路的固有頻率可近似為f=1/2πLC。如果Q、L、C達到一定條件,使并聯電路的感納和容納相等BL=BC(BL=ωL,BC=1/ωC),從而使電納B等于零(B=BL-BC=0),則電流與電壓將同相(ω=0),這種情況稱為R、L、C并聯諧振,并聯諧振原理其特點如下:

      諧振時電路的阻抗最大,在外施電源電壓一定的情況下,電路中的電流將在諧振時達到最小值,I=U/ZO。由于電源電壓與電路中電流同相(=0),因此,電路對電源呈現阻性,諧振時電路的阻抗ZO相當于一個電阻。

     諧振時并聯支路的電流近似相等,而比總電流大許多倍,如圖5所示。所以諧振時電路兩端會呈現高電壓,根據這一特點,并聯諧振也稱為電流諧振。



       諧振在電力工程中往往是有害的。例如在380/220V電力線路中發生串聯諧振,盡管L和C兩端的電壓Ul和U。相互抵消,但其單獨作用不可忽視,它們往往遠遠大于外加電壓,數值可達數千伏,這是相當危險的。當電力線路發生并聯諧振時,支路電流往往大大超過電路總電流,造成熔斷器熔斷、開關跳閘或燒毀電氣設備的事故。所以電力線路中要避免發生諧振。


       另一方面,諧振現象在無線電和電工技術中得到廣泛應用,在信號接收(如收音機調諧、中頻放大)、消除干擾及一些振蕩器、濾波器電路中,諧振往往是其主要組成部分。

      諧振在感應爐電路中也得到了廣泛應用。通常遮感應器線圈上要并聯或串聯電容器,以組成并聯諧振或串聯諧振電路,使感應爐工作在近于諧振狀態,以求獲得比較高的功率因數和效率。
