耐壓試驗裝置串聯諧振的優點有哪些

來源: 時間:2023-03-30 14:04:17 瀏覽次數:

串聯諧振耐壓試驗裝置的性能優點: ★ 完整的系統 1、輸出電壓波形良好。電路處于工頻諧振狀態。它對工頻基波電流的電抗較低,對其他諧波電流的電抗較高。它具有優異的過濾性能。 2、要求功率小。由于環路處于諧振狀態,輸出容量為所需功率容量的Q倍,品質因數Q可達到20~80。 3、如果試驗對象擊穿,電路失諧,電抗器將立即限制短路電流。電路電流僅為正常工作電流的1/q,不會加劇對測試對象的損壞。 4、本裝置為干式組合串聯諧振裝置,由干式試驗變壓器(勵磁變壓器)和干式電抗器組成。

串聯諧振耐壓試驗裝置的性能優點:

★ 完整的系統
1、輸出電壓波形良好。電路處于工頻諧振狀態。它對工頻基波電流的電抗較低,對其他諧波電流的電抗較高。它具有優異的過濾性能。
2、要求功率小。由于環路處于諧振狀態,輸出容量為所需功率容量的Q倍,品質因數Q可達到20~80。
3、如果試驗對象擊穿,電路失諧,電抗器將立即限制短路電流。電路電流僅為正常工作電流的1/q,不會加劇對測試對象的損壞。

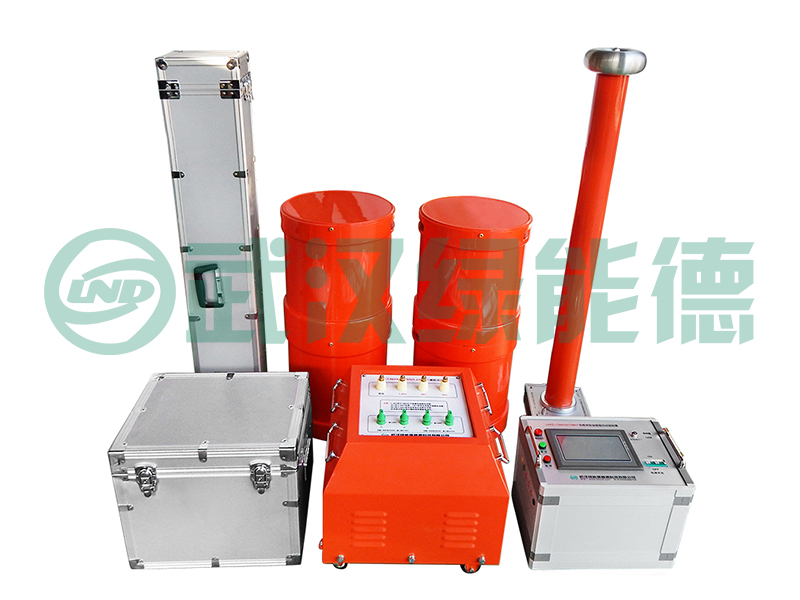

4、本裝置為干式組合串聯諧振裝置,由干式試驗變壓器(勵磁變壓器)和干式電抗器組成。
5、裝置的整套設備應為組合式,并適合現場使用。
6、調壓控制箱具有過流保護功能,通過撥號碼設置。

7、本裝置所用電抗器應采用氣隙連續可調的方法,以便在大范圍內方便地調整其電感值。



★ 串聯諧振升壓設備
★ 電抗器和勵磁變壓器
1、電抗器電感值與額定電感值之差不得超過額定電感值的-5%~+3%。
2、電抗器的絕緣水平應能在工作頻率下承受1.2倍額定電壓的電壓1min,無閃絡和擊穿。
3、在諧振裝置運行所對應的負荷和時間下,電抗器繞組溫升不大于45k。
4、在額定電壓下,電抗器將在5min內對地進行兩次高端短路放電,不會損壞整個裝置。
5、電抗器的局部放電試驗應在裝置自身系統下進行,在額定電壓下不得大于10pc。
6、電感調節電抗器運行性能穩定、靈敏、無干擾、可連續調節。氣隙位置指示與電感值有對應關系,指示位置應正確可靠。
7、反應堆操作系統的連接為軟連接,具有一定的調節范圍。
8、電抗器耐壓后空載損耗與耐壓前空載損耗之比不大于1.02倍。
9、勵磁變壓器的直流電阻、變比、絕緣電阻和介損應符合gb1094.1、gb1094.2和gb1094.5的性能要求。
10、干式勵磁變壓器的溫升性能應滿足額定容量下繞組溫升不大于45k,絕緣不開裂的要求。
11、勵磁變壓器的絕緣水平應能在工作頻率下承受1.2倍額定輸出電壓的作用5min,無閃絡和擊穿。
