一.做耐壓試驗不知道帶多少節電抗器,發電機功率,激勵變用多大電壓抽頭?
步驟1:要去現場之前需要提前弄清楚被試品的信息,提前找一個人到工地檢查電氣設備銘牌,或與業主或工程承包方溝通了解一些重要信息:例如電纜的電壓等級、長度、截面積,中間接頭處理;變壓器的銘牌和廠家信息。
步驟2:用串聯諧振小程序根據已知條件推演試驗方案,確定用幾節電抗器,多大功率的激勵變,多大功率的發電機,多大平方的電源線等。也可以提前與武漢三新電力售后部技術人員聯系溝通。第2頁有串聯諧振計算的小程序二維碼,用微信掃描存入小程序即可計算。
二.找不到諧振點,找頻失?。ìF(xiàn)象就是找頻時顯示高壓一直顯示0.00kV或0.5kV以內,找到不電壓峰值),你可以依據以下步驟逐步來排除:
步驟1:排除接線問題解決方法:
1)檢查所有接線是不是對的,每條測試線量一下通斷看是否斷線或接觸不良;高壓線要懸空不可以拖地,所有接地線是否都接了(電源,激勵變的高壓尾,分壓器,被試品的外殼接地端或外鎧和放電棒都要可靠連接大地);
2)重點看下分壓器線是否接好,通斷是否良好;
3)設備接線柱是否有松動或接觸不好地方;
步驟2:理論計算:根據當前配置的已知條件電感量,電容量計算頻率是否在30-300Hz以內。計算串聯諧振頻率及電流的小程序如下:
1)解決方法:根據電抗器的數量,通過串聯或并聯來改變電感量,改變試驗頻率滿足30-300Hz以內。
步驟3:設置界面設置不對:
1)解決方法:重點看起始電壓設置(220V起始電壓20V 找不到再增到30V;380V 30V 找不到增加40或50V,最多50V);
2)解決方法:將頻率步進由大改?。l率步進改成0.1Hz或0.5Hz);

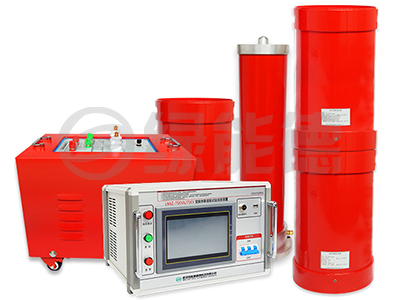

經過以上總結,相信大家對于串聯諧振已經有了具體的了解,可以關注一下武漢綠能德生產的串聯諧振試驗裝置。
