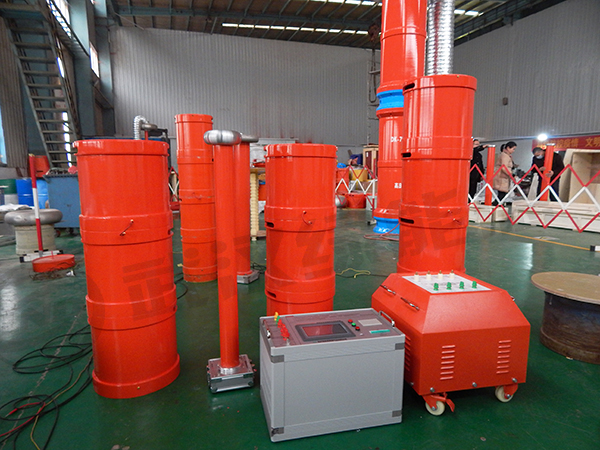

由于電纜的容量較大，在進行耐壓試驗時采用傳統的工頻試驗變壓器很笨重，且大電流的工作電源在現場不易取得。因此一般采用串聯諧振來進行電纜的交流耐壓試驗。下表為不同規格電纜的耐壓試驗，串聯諧振的選型方案，僅供參考。
| 電纜范圍 | 串聯諧振 型號規格 |
串聯諧振各組成部分的規格型號 | |||
| 變頻電源 | 勵磁變壓器 | 電抗器 | 分壓器 | ||
| 10kV/300 mm²電纜長度1km， 電容量≤0.3755μF，試驗電壓22kV |
SXBP-44/22 | 3KW | 3KVA/1.5kV | 22KVA/22kV 共2節 |
30kV/1500pF |
| 10kV/300 mm²電纜長度2km， 電容量≤0.7515μF，試驗電壓22kV |
SXBP-88/22 | 6KW | 6KVA/1.5kV | 44KVA/22kV 共2節 |
30kV/2800pF |
| 10kV/300 mm²電纜長度3km， 電容量≤1.126μF，試驗電壓22kV |
SXBP-132/22 | 6KW | 6KVA/1kV | 44KVA/22kV 共3節 |
30kV/2000pF |
| 10kV/300 mm²電纜長度4km， 電容量≤1.502μF，試驗電壓22kV |
SXBP-176/22 | 7.5KW | 7.5KVA/1kV | 44KVA/22kV 共4節 |
30kV/1500pF |
| 10kV/300 mm²電纜長度5km， 電容量≤1.88μF，試驗電壓22kV |
SXBP-220/22 | 10KW | 10KVA/1kV | 44KVA/22kV 共5節 |
30kV/1200pF |
| 20kV/300 mm²電纜長度1km， 電容量≤0.2187μF，試驗電壓45kV |
SXBP-125/50 | 6KW | 6KVA/2.5kV | 31.25KVA/25kV 共4節 |
50kV/1000pF |
| 20kV/300 mm²電纜長度2km， 電容量≤0.4374μF，試驗電壓45kV |
SXBP-250/50 | 12KW | 12KVA/2.5kV | 62.5KVA/25kV 共4節 |
50kV/1500pF |
| 20kV/300 mm²電纜長度3km， 電容量≤0.716μF，試驗電壓45kV |
SXBP-375/50 | 18KW | 18KVA/2.5kV | 62.5KVA/25kV 共6節 |
50kV/1500pF |
| 20kV/300 mm²電纜長度4km， 電容量≤0.955μF，試驗電壓45kV |
SXBP-500/50 | 22KW | 22KVA/2.5kV | 62.5KVA/25kV 共8節 |
50kV/1000pF |
| 20kV/300 mm²電纜長度5km， 電容量≤1.19μF，試驗電壓45kV |
SXBP-600/50 | 30KW | 30KVA/2.5kV | 75KVA/25kV 共8節 |
50kV/1000pF |
| 27.5kV/300 mm²電纜長度1km， 電容量≤0.1945μF，試驗電壓55kV |
SXBP-150/60 | 7.5KW | 7.5KVA/3kV | 37.5KV/25kV 共4節 |
60kV/1000pF |
| 27.5kV/300 mm²電纜長度2km， 電容量≤0.389μF，試驗電壓55kV |
SXBP-300/60 | 15KW | 15KVA/3kV | 75KV/30kV 共4節 |
60kV/1500pF |
| 27.5kV/300 mm²電纜長度3km， 電容量≤0.5835μF，試驗電壓55kV |
SXBP-450/60 | 22KW | 22KVA/3kV | 75KV/30kV 共6節 |
60kV/1000pF |
| 27.5kV/300 mm²電纜長度4km， 電容量≤0.778μF，試驗電壓55kV |
SXBP-600/60 | 30KW | 30KVA/3kV | 75KV/30kV 共8節 |
60kV/1000pF |
| 27.5kV/300 mm²電纜長度5km， 電容量≤0.9725μF，試驗電壓55kV |
SXBP-720/60 | 37KW | 37KVA/3kV | 72KV/30kV 共10節 |
60kV/1500pF |
| 35kV/300 mm²電纜長度1km， 電容量≤0.1945μF，試驗電壓52kV |
SXBP-135/54 | 7.5KW | 7.5KVA/3kV | 33.75KV/27kV 共4節 |
60kV/1000pF |
| 35kV/300 mm²電纜長度2km， 電容量≤0.389μF，試驗電壓52kV |
SXBP-270/54 | 15KW | 15KVA/3kV | 67.5KV/27kV 共4節 |
60kV/1500pF |
| 35kV/300 mm²電纜長度3km， 電容量≤0.5835μF，試驗電壓52kV |
SXBP-396/54 | 22KW | 22KVA/3kV | 66KV/27kV 共6節 |
60kV/1000pF |
| 35kV/300 mm²電纜長度4km， 電容量≤0.778μF，試驗電壓52kV |
SXBP-486/54 | 30KW | 30KVA/3kV | 60.75KV/27kV 共8節 |
60kV/1000pF |
| 35kV/300 mm²電纜長度5km， 電容量≤0.9725μF，試驗電壓52kV |
SXBP-648/54 | 37KW | 37KVA/3kV | 81KV/27kV 共8節 |
60kV/1000pF |
| 110kV/300 mm²電纜長度1km， 電容量≤0.147μF，試驗電壓128kV |
SXBP-576/54 | 22KW | 22KVA/5kV | 72KV/32kV 共8節 |
130kV/1000pF |
| 110kV/300 mm²電纜長度2km， 電容量≤0.249μF，試驗電壓128kV |
SXBP-1170/54 | 45KW | 45KVA/5kV | 585KV/130kV 共2節 |
130kV/1200pF |
| 110kV/300 mm²電纜長度2km， 電容量≤0.249μF，試驗電壓128kV |
SXBP-1170/130 | 45KW | 45KVA/5kV | 585KV/130kV 共2節 |
130kV/1200pF |
| 110kV/300 mm²電纜長度3km， 電容量≤0.441μF，試驗電壓128kV |
SXBP-1690/130 | 65KW | 65KVA/5kV | 845KV/130kV 共2節 |
130kV/1500pF |
| 110kV/300 mm²電纜長度4km， 電容量≤0.588μF，試驗電壓128kV |
SXBP-2210/130 | 90KW | 90KVA/5kV | 1105KV/130kV 共2節 |
130kV/2000pF |
| 110kV/300 mm²電纜長度5km， 電容量≤0.588μF，試驗電壓128kV |
SXBP-2860/130 | 110KW | 110KVA/5kV | 1430KV/130kV 共2節 |
130kV/2500pF |
